CLU058-3618C4-22AL1K

CITILED アンバーカラー COB

お問い合わせを送る今すぐチャット

ダウンロード

説明

CITILED COBシリーズアンバーモデル CLU058-3618C4-22AL1K

シチズン電子は最初のCOBメーカーです。

当社の長年にわたる高度な知識とパッケージング技術により、優れた信頼性と高品質の製品を提供することができました。琥珀色の COB- は、高圧ナトリウムランプの代替光源として開発されており、街路灯、高速道路灯、投光器、空港、港などのハイマストでの使用を目的としています。-

COBシリーズは高圧ナトリウムランプの高い発光効率を維持しながら、優れた演色性を実現しています。{0}{1}こちらも従来品と同等の長寿命製品です。 Amberシリーズは、外形寸法、LESサイズは従来品と同一で、ANSI C78.377 2015.の色度範囲を採用しています。

特徴

・機械寸法 : 38.0 × 38.0 × 1.4 (mm)
・パッケージ構造 : アルミベースチップオンボード
・参考組立品：M3ネジ、コネクタ
・ CRI (Ra) : 65 Typ.
・公称CCT：2,200K

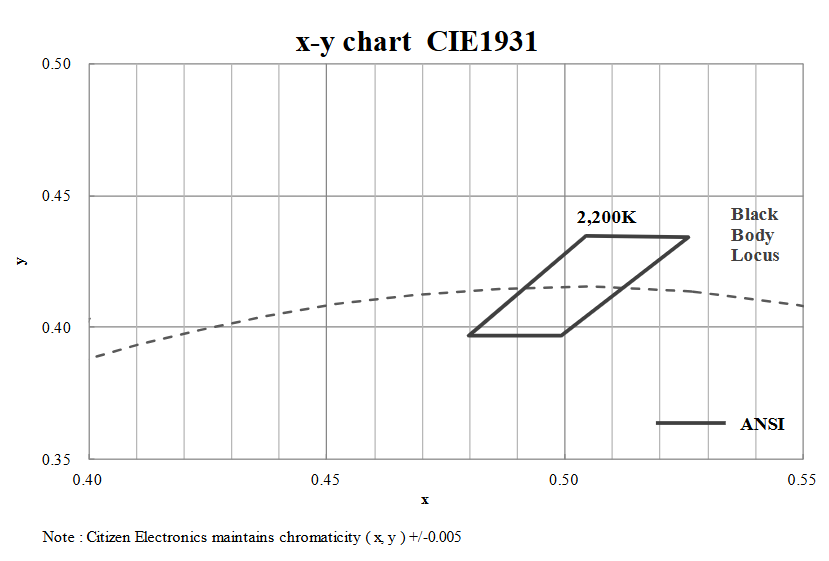

・色度範囲 : ANSI C78.377:2015。
・熱抵抗 : 0.10C/W
・最大駆動電流：3240mA
・RoHS対応
・光学系の金型配置の改善
・広い光束範囲と高い効率
・前バージョンと比較してルーメン密度が向上
・UL認定部品(E358566)

2-1.電気光学特性チック

製品コード

公称

CCT

CRI

光束

( lm )

効能

( lm/W )

フォワード

現在

(mA)

順電圧

( V )

熱

抵抗

Rj-c

( C/W )

ラ

ティ=85C

TC=25C*

分。

典型的。

分。

典型的。

マックス

典型的。

分。

典型的。

最大。

CLU058-3618C4-22AL1K3

2200K

20,610

23,421

25,457

139

1,620

95.5

103.9

112.3

0.10

2-2. 絶対最大R食事

パラメータ	シンボル	評価
入力電力 (W)	円周率	404.7
順電流 (mA)	もし	3240
逆電流 (mA)	イル	1
動作温度 (℃)	トップ	-40 ~ +100
保管温度 (℃)	テスト	-40 ~ +100
ケース温度 (℃)	Tc	105
ジャンクション温度 (℃)	ティ	140
